HEKpaal

Toepassing

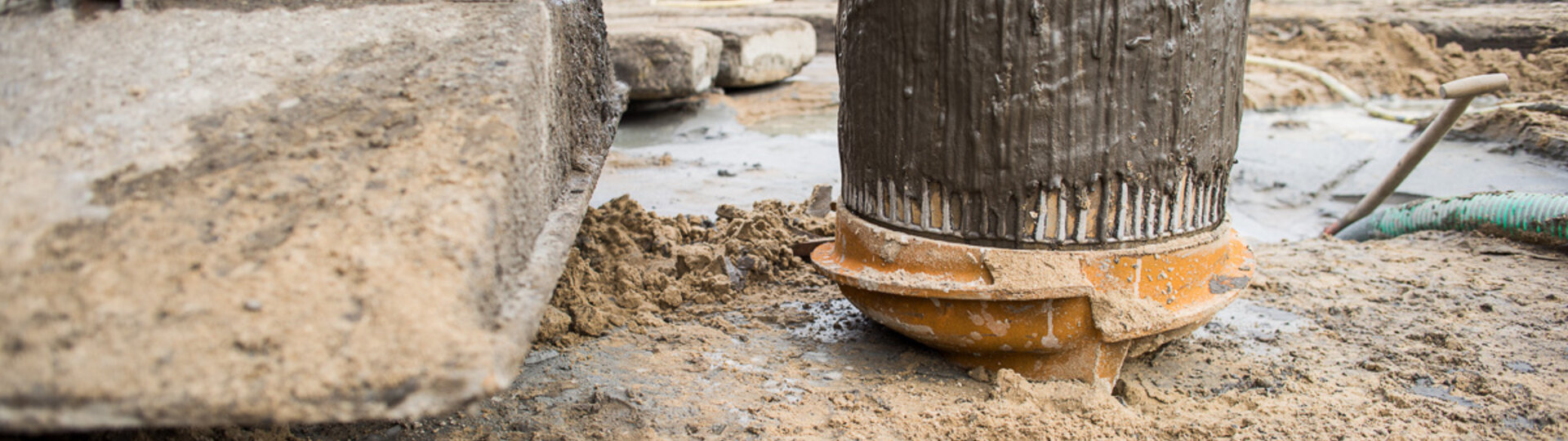

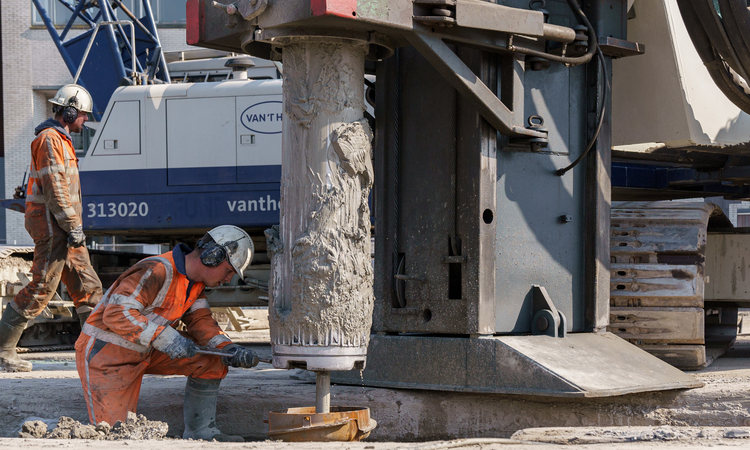

De HEK-paal is een trillingsvrij en geluidsarm paalsysteem. Het wordt aangebracht door een stalen hulpbuis met een schroefpunt op diepte te boren. Vervolgens worden wapening en betonspecie toegevoegd, en de buis wordt trillend uitgetrokken, waarbij de schroefpunt achterblijft. Groutinjectie kan worden gebruikt om zandlagen met hoge weerstand te penetreren, wat de wrijving vermindert en het draagvermogen van de paal verhoogt.

Trillingsvrij en geluidsarm
Meer flexibiliteit in de uitvoering
Wapening kan verdiept worden afgehangen

Productinformatie

Kwaliteit

Akoestisch doormeten na vervaardigen van de paal
Wapening wordt vrijwel altijd over de hele lengte toegepast
Dataplatform Infoundation verzamelt en monitort productiegegevens

Paalklasse factoren

αp= 0,63, β= 1,0 (Dvoet< √ 1,5 x Dschacht), S= 1,0, αs= 0,009 (bij toepassing groutinjectie), αt= 0,009 (bij toepassing groutinjectie)

Technische informatie

Beïnvloedbaar door geotechnische factoren, zoals bodemgesteldheid en grondwater(stromingen) waardoor de kwaliteit van de palen niet kan worden gegarandeerd. Door verschillende ervaringen is mede daarom de HEK-combipaal ontwikkeld.
Een mogelijk nadeel is dat deze palen worden vervaardigd tot het werkniveau
Uitvoerbaar met groutinjectie (zie groutrecycling)
Schoorstanden tot 6:1
Betonkwaliteiten: C20/25, C30/37 en C35/45
Afmetingen: Ø380/450, Ø410/500, Ø460/560, Ø540/680
